三相變壓器初級和次級繞組的連接可根據所需應用和可用接線端子以不同方式設計。
大多數情況下，變壓器繞組都置于一個鐵芯上，這樣可以在鐵芯和銅繞組之間提供經濟的連接。
三相變壓器中有兩個三相繞組：初級繞組和次級繞組。

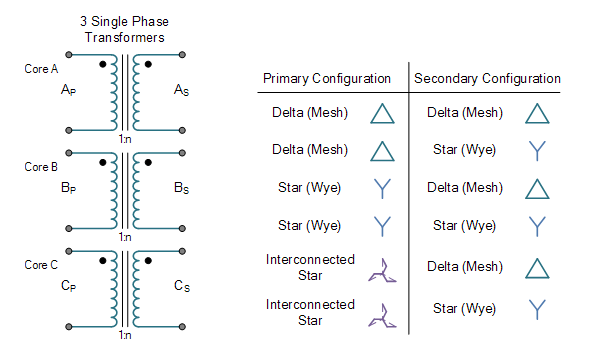

初級繞組和次級繞組的連接方式可以是星形連接，也可以是三角連接。根據變壓器的用途，初級繞組和次級繞組可以按以下四種可能的配置連接
-三角-三角（Δ-Δ）
-星形-星形（Y-Y）
-三角-星形（Δ-Δ）
-Star-Delta(Y-Δ)
在三角-三角變壓器連接中，初級和次級以三角連接方式連接。這種配置的連接圖如下圖所示。
即使負載不平衡，大型低壓變壓器也通常采用這種連接方式。與星-星連接相比，所需的相位匝數相對較多。
一次側和二次側的線電壓比等于變壓器的變壓比。
此外，這種連接方式即使一臺變壓器失效，系統也能以開放式三角連接方式繼續運行，但可用容量會減少。
三角連接的優點
這種系統的主要優點是，如果一個相位發生故障，變壓器將在另外兩個相位上運行。這種系統被稱為開放式三角連接或 V-V 連接。
這種連接既可用于平衡負載條件，也可用于不平衡負載條件。
該系統中存在三次諧波，但它在近路循環，不會出現在輸出電壓中。
三角連接的缺點是系統中沒有中性點。因此，當初級或次級繞組不需要中性點時，△-△ 連接非常有用。
在這種連接方式中，初級繞組和次級繞組采用星形連接。星-星連接的連接圖如下圖所示。
對于小型高壓變壓器，一般只有在連接負載平衡的情況下才采用這種連接方式。由于采用星形連接，所需匝數減少（因為星形連接中的相電壓僅為線電壓的 1√3 倍）。因此，所需的絕緣量也減少了。
一次側和二次側的線電壓之比等于變壓器的變壓比。
一次側和二次側的線電壓相位相同。
在三相變壓器的三角星形連接中，初級繞組采用三角連接，次級繞組采用星形連接。
三角星形配置的連接圖如下圖所示。
初級繞組采用三角連接。因此，初級繞組的相電壓等于線電壓。
次級繞組采用星形連接。因此，在次級繞組中，線電壓是相電壓的 √3 倍。
初級繞組以三角方式連接，次級繞組以中性點接地的星形方式連接。因此，它可用于提供三相四線制服務。
這種連接方式主要用于輸電線路起始端的升壓變壓器。
二次線電壓與一次線電壓之比為變壓比的√3 倍。
一次線電壓和二次線電壓之間有 30° 的偏移。
在星-三角連接中，二次繞組以三角配置連接，一次繞組以星形配置連接。星-三角結構的連接圖如下圖所示。
二次繞組為三角連接，一次繞組為星形（Y）連接，中性點接地。
這種星三角連接方式主要用于輸電線路變電站端的降壓變壓器。
二次線電壓與一次線電壓之比為變壓比的 1√3 倍。
二次線電壓和一次線電壓之間有 30° 的偏移。
